皮带提升机的结构：

1、 斗式提升机机首部件：它由上部机壳，主动轴部件，减速机、连轴器、电机等组装成一体。
2、斗式提升机中部机壳：根据需要提升的高度、配置不同数量的中部机壳迭加起来既能满足需要。
3、斗式提升机下部部件：它由底部机壳，从动轴部件及张紧装置结成一体。机壳侧面有门可以打开，对其内部进行检查如清扫。
4、斗式提升机链条及料斗：链条为圆钢焊接环链。料斗用螺母定在链条的接头上。不同高度的斗提机现套相应数量的链条、接头、及料斗。

皮带提升机的是使用范围：

提升机适于输送粉状，粒状及小块状的无磨琢性及磨琢性小的物料，如：煤、水泥、石块、砂、粘土、矿石等，由于提升机的牵引机构是环行链条或皮带，因此允许输送温度较高的材料(物料温度不超过250 ℃)。一般输送高度可达40米.TG型可达80米。

皮带提升机的优点：

斗式提升机斗式提升机具有输送量大，提升高度高，运行平稳可靠，寿命长显著优点提升机适用于各种粉末状、细粒和粗粒物粒的垂直输送。

皮带提升机的工作原理：

料斗把物料从下面的储藏中舀起，随着输送带或链提升到顶部，绕过顶轮后向下翻转，斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带，装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链，上或下面有一对传动链轮，下或上面是一对改向链轮。斗式提升机一般都装有机壳，以防止斗式提升机中粉尘飞扬。

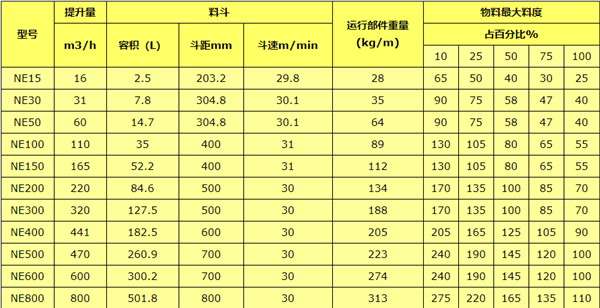

皮带提升机的技术参数：
