U型螺旋输送机介绍

[ 作者:宏源科技 日期:2014-06-01 ]

一. 无轴螺旋输送机输送原理

    无轴螺旋输送机在输送原理上是和一般的螺旋输送机是相同的,只是在结构上面有所差异,无轴顾名思义就没没有中心的支撑轴,直接用较厚的螺带状叶片拼接焊成圆柱状螺旋体,螺旋体的两端或者是一侧或有短轴与驱动机构连接,驱动机构带动螺旋体转动,螺旋体与机壳底部的衬板华东接触。无轴螺旋输送机在工作时候,螺旋体也就相当是一根转动的螺旋轴,其螺旋状的叶片带动物料向前移动,可以达到连续输送的效果,从而将物料连续的送到出料口排出。

    当无轴螺旋输送机里面有物料时候,物料会在螺旋输送机的机壳和螺旋体之间形成一个保护层,因此螺旋体和机壳不直接接触,减少机壳和螺旋体的摩擦。空转时候螺旋体接触到的是衬板磨损会偏大。无轴螺旋输送机主要应用领域:制糖业、废水处理、捕鱼业、固体废物处理、水果蔬菜加工业、饮料行业、造纸业、化学工业、食品业、肉类加工业、饭店和食堂等。

二. 无轴螺旋输送机型号组成以及表示

WZ型无轴螺旋输送机型号表示方法:

00 0-000-00-00-0

00(无轴螺旋输送机型号)

0(形式:o型或者是u型)

000(螺旋槽宽度或者直径,单位为mm)

00(长度,单位为m)

00(安装角度:螺旋机体与地面夹角{水平安装就可省掉})

0(输送的物料,物料的首个字母即可;如:污泥-w)

三. 无轴螺旋输送机的结构组成:机体、机架、无轴螺旋体、进料斗、清洗液体槽、驱动装置。

四. 无轴螺旋输送机的性能和特点

    无轴螺旋输送机的螺旋体运动阻力小,承载容量大,可以处理相当混杂的物料,如容易纠缠到一起或者颗粒、形状各异的物料。

    无轴螺旋输送机的螺旋体在机构材料、厚度的加工的工艺上面保证了其强大的耐磨性能和耐用性。由于中间没有轴承,防止物料在输送的过程中因堵塞而产生的故障。合适的衬垫和曹盖确保密封性好,避免物料外泄和气味外泄。清理螺旋输送机时可以方便的打开槽盖,有足够大的空间以便检查和清理内部。无轴螺旋输送机的组成部件很少,使得螺旋输送机需要最小的维护量。

    根据物料的不同选择不同的衬板。无轴螺旋输送机专门为输送混杂而且难于输送的物料而设计,如城市中的固体废料、筛屑、漂浮的滤渣物体,脱水、经过处理的淤泥,经过处理的食品残渣、面糊状的物料、肉、鱼、水果和蔬菜加工过程中的废物以及袋装垃圾等。

    无轴螺旋输送机和传统的有轴螺旋输送机相比,由于采用了中心无轴的设计,利用具有一定柔性的螺旋体输送物料,具有以下的突出特点:

    1. 除了进料口和出料口敞开以外,其他部分均可加上盖子密封,物料不会外溢,减少空气污染。

    2. 环保性好。采用全封闭输送和易清洗的螺旋表面,可保环境卫生,输送物料不外泄,不受到污染。

    3. 转矩大、能耗低。由于螺旋无轴,无聊不易堵塞,排料口不堵塞,因而可以较低速度运转,平稳传动,降低噪音,降低能耗,转矩可达4000N.M。

    4. 输送量大。输送量是相同直径的传统有轴螺旋输送机的1.5倍。

    5. 输送距离长。单机输送可达60-70M。可以根据用户的需要,采用多级串联式安装,达到超长距离输送物料。

    6. 能机动工作。移动式无轴螺旋输送机、垂直无轴螺旋输送机,柔性螺旋输送机能机动工作,一机多用。

    7. 可以下方出料,也可端头出料。

    8. 采用特制的衬板,可以在高温下作业。

    9. 结构紧凑,节省空间,外形美观,操作简单,经济耐用。

三.无轴螺旋输送机的组成及技术参数组成

    1. 无轴螺旋输送机分成o型和u型两类。

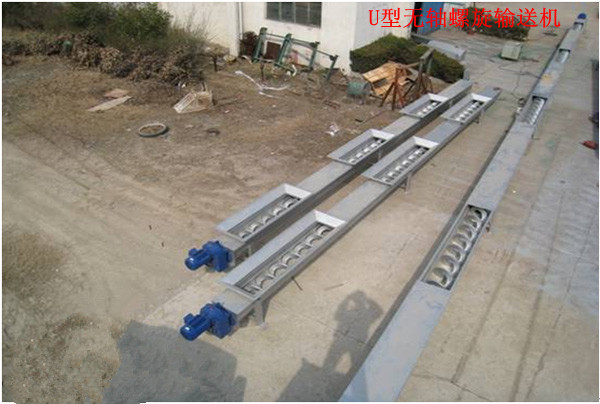

    2. u型螺旋输送机其机壳为u型,机壳上部可加槽盖。适用于水平输送,并可敞开加料。

    3. u型无轴螺旋输送机由五轴螺旋、u型槽、衬板、盖板、进出料口和驱动装置组成。

    4. o型无轴螺旋输送机的机壳为圆管形,可以水平或者倾斜输送。

    5. o型无轴螺旋输送机分为普通型号和防爆型号,防爆形式和化工系统使用,具有气密、隔爆、充氮等功能,其进出料口按照行业标准HG/T 20592~20635-2008标准设计和制造。

无轴螺旋输送机的额技术参数

按螺旋片宽度(水平输送)核算的输送量

型号

螺旋片宽度/mm

60

80

100

120

150

WZ200

2.6









WZ240

3.8

5.8







WZ280

4.5

6.7







WZ320

5.6

8.3

11.2





WZ365

6.7

10.8

14.1





WZ420



12.8

17.6

22.4



WZ480



16.0

21.6

28.0



WZ540





25.6

33.6

46.4

WZ600





30.4

39.5

54.5

不同安装角度时输送量

螺旋体安装角度

10°

15°

20°

25°

30°

输送量占水平时的百分比

80%

70%

60%

50%

40%

注意:1.表内的数值为输送半流物料情况下的输送量,当输送颗粒、松散、无能等有堆积性的物料时候表中的数值增大10%~20%

2.表内数值为转速n=30r/min时的输送量,当采用耐磨性较好的衬板时候,速度以直径的大小可以增加20%~100%,相应的输送量也就大20%~100%

3.可根据用户需求制造不同材质或者系列之外的整机或者零部件。

O型槽体无轴螺旋输送机的主要技术参数

规格

叶片直径/mm

转速/(r/min)

输送量/(m3/h)

o-150

148

60

5

o-200

180

50

10

o-250

233

45

15

o-300

278

40

25

o-400

365

30

40

o-500

470

25

65



u型槽体无轴螺旋输送机主要参数

项目

U-200

U-250

U-320

U-360

U-420

U-500

U-600

U-700

螺旋直径

170

210

285

310

365

415

480

610

U槽板厚

2

3

3

3

4

4

5

5

U槽高度

224

270

367

395

457

557

656

752

U槽宽度

200

250

320

360

420

500

600

700

盖板厚度

2

2

2

2

3

3

3

3

内衬厚度

8

8

10

10

12

15

15

15


 不公司除了出售各种型号的输送机,还出售振动筛,粮食清选筛等。
