高频直线振动筛

高频直线振动筛的详情介绍:

高频直线振动筛,它具有很轻松的筛分各种物料的长方形振动筛,高频直线振动筛的筛分精度高,产量大,主要应用在化工,建材,冶金,医药,食品,矿山,煤矿等行业中。

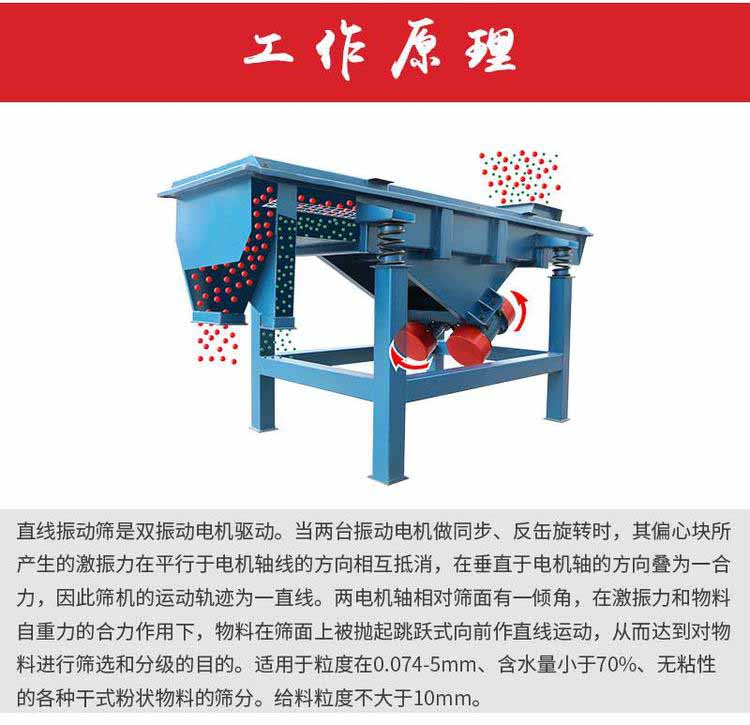

高频直线振动筛的工作原理:

DZSF系列粮食振动筛为双振动电机驱动。当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃或向前作直线运动,从而达到对物料进行筛选和分级的目的。适用于粒度在0.074—5mm,含水量小于7%,无粘性的各种干式粉状或颗粒状物料的筛分。给料粒度不大于10mm.。

高频直线振动筛的优点:

具有体积小、结构简单合理、筛分精度高、全封闭无污染、低噪音、低能耗、维修方便、保养简单、筛网寿命长等优点。可单层或多层使用,最多可达到五层,筛框一般为木制结构,若筛孔较大,产量较高时筛框可制成钢质结构,若筛分腐蚀性物料,与物料接触部分采用不锈钢制作。电机安装方式可分为下振式和侧振式,减振器安装方式可分为座式和吊挂式。另我公司还可以根据用户需要进行特殊设计制造。


高频直线振动筛的结构与组成:

  主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
       1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
       2、筛框分为二种:一种由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。另一种有型材焊接制成,筛网不易松动。
       3、进料口:进料口分为两种,一种为常规进料口,另一种为带布料器的进料口(可使物料快速分布在筛网的整个断面上,筛分更彻底)。
       4、出料口:可根据厂家不同的生产工艺要求设计不同的出料口,满足客户的需求。
       5、筛网:有低碳钢、不锈钢丝等材质筛网或板网筛。
       6、振动电机:6级(使用与维修方法详见振动电机使用说明书)。
       7、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。
       8、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直于地面。
       9、支架:由四个支柱和两个槽钢组成,支撑着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行,可选择膨胀丝固定或不固定均可。
